2018年06月23日

ライカピストルの逆転クラッチバネ

どうも3代目のさとしです。

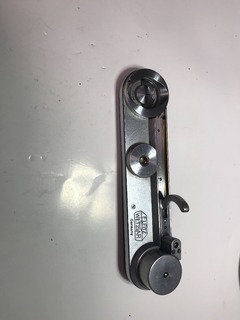

先日やった巻き上げが出来ないライカピストル。
ピストル部分は戻りが悪いけど引っ張れるししっかり引っかかって巻き上げできるのになんだろ?
という事でとりあえず中をチェック。

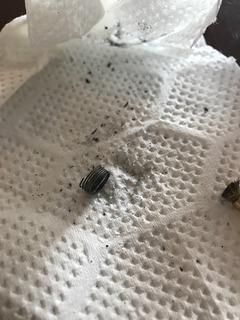

ゼンマイもちょっと破損してましたがつなぎ目部分だったので直して。逆転クラッチをチェックしたら‥ん?バネの引っ掛かりが折れてました。フィルムを入れないと巻き上げできていたみたいですがフィルム入れちゃうとテンションかかってこれじゃ巻き上げません。
まったく同じバネは無いので初めての試みですが焼きなまし→焼き入れ→焼き戻しをやってみようかと。どうせこのままじゃ使えませんのでチャレンジです!
調べたら焼きなまし、焼き入れ、焼き戻しは温度と冷ます時間で決まるのだとか。
まずは変形させるための焼きなましから。
高火力でるものがコンロしかなかったので強火で変形させる箇所を熱して橙色まで‥お、ぽくなってきたかも。
火からおろして冷めるまで待って引っ掛かりを作ります。

続いて焼き入れ。
全体を熱していい色になったら‥
油に入れて急冷。冷めたら綺麗に磨いてっと。結構硬くなってバネ感は出てきました。
続いて金属を安定させる焼き戻しへ。
上2つよりちょっと時間をかけて熱したら‥
熱した油の中へ。このまま時間をかけて冷ましていきました。
さてさてこれでオッケー!バネに戻ったかなー?といじってみると‥
なぜかポキポキと折れてしまいます。これじゃダメダメですね。どこがいけなかったのでしょうか?やっぱ家庭でやるには無理があったかな〜(;ω;)

んで、結局直らなかったのか〜いと思った皆様。
ご安心くださいませ。
少し太目ですがほぼ同じサイズの逆転クラッチバネを僕のカメラから移植して一件落着!スムーズに動くようになって良かったです!ま、その代償で一台僕のカメラが部品待ちになってしまったのですが(;ω;)
posted by さとし at 20:09| Comment(2) | 日記
この記事へのコメント
 プロでも失敗することもあるのですね。
 水に入れて急冷したらどうなるでしょうか?
Posted by 玉置 誠司 at 2018年06月25日 16:40
>玉置 誠司さん
熱伝導考えて油でやるものらしいです。ま、今回は失敗しましたがまた機会あったら実験してみますね。
Posted by さとし at 2018年07月04日 18:42
